磷化后很快生銹的原因看這里

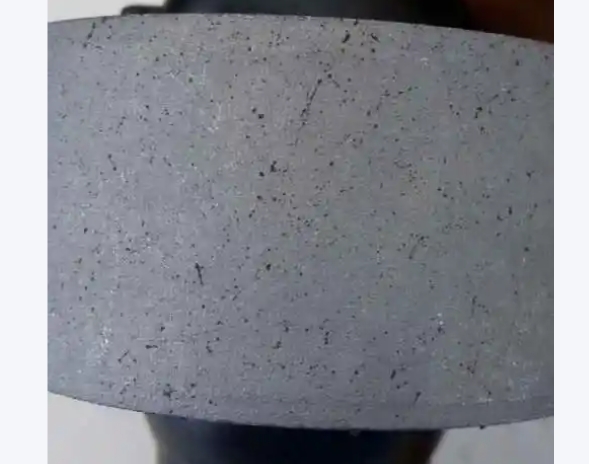

磷化后很快生銹的主要原因涉及工藝控制、設備運行和后續處理三個層面?，主要包括磷化參數失衡、設備排風/循環系統故障、表面預處理不徹底及防銹措施缺失等關鍵因素。????
?工藝參數控制不當?酸度比例失衡?：游離酸或總酸度過高會導致磷化膜結晶粗糙、致密性差，降低防銹能力。鐵系磷化膜因厚度不足（通常僅0.1-0.5μm）更易失效。??溫度管理不善?：磷化液溫度波動超出工藝范圍（如鐵系磷化需15-35℃穩定環境），會影響成膜速度和晶體結構。???藥劑濃度異常?：磷化液中硝酸鈉、鉬酸鈉等成分濃度不足時，膜層耐蝕性顯著下降，彩虹色磷化膜即為典型劣化表現。???設備運行缺陷?排風系統故障?：磷化槽排風停滯會造成密閉空間高溫高濕環境（溫度38℃+濕度90%），加速未磷化區域的氧化反應，桶身內腔尤為明顯。???循環系統堵塞?：層流管道積聚磷化渣（常見鋅系磷化）會導致槽液流動性下降，造成局部反應不充分，形成膜層缺陷區域。????表面處理及后續措施缺失?前處理不徹底?：殘留油脂（脫脂溫度不足）或銹跡（酸洗時間過短）直接影響磷化膜附著完整性。??中和工序缺失導致工件表面殘酸，引發二次腐蝕。??后處理不足?：水洗不充分使磷化液殘留（特別是內腔結構），烘干不徹底在儲存期間引發電化學腐蝕。??缺乏封閉處理（如鈍化或涂油），單純磷化膜難以長期隔絕空氣濕度。??
聲明：說化有益·表面處理聯盟網專業視角欄目旨在免費為同行提供知識共享和儲存，所有文章均由業內專業人士發布(包括轉帖)，文末都會標注作者，版權歸作者所有。文章僅代表作者本人的觀點，本站不保證文章等內容的有效性。
知識互通，攜手共進，我們歡迎各方(自)媒體，機構轉載，引用我們原創內容，但需嚴格注明來源。同時，我們也倡導尊重與保護知識產權，如發現文章內容涉及侵權，請通過在線咨詢進行投訴，我們會在第一時間核實處理。
您暫未開通PLUS會員，請選擇您的會員套餐
