女做爰猛烈叫床99视频,人妻无码熟妇乱又伦精品视频,色播网址

^{<blockquote id="gjq8v"></blockquote>}

你知道硬質(zhì)陽極氧化與普通陽極氧化的區(qū)別嗎

盟友5986732564

2023-12-01 10:25

+1 取消

微信掃一掃分享給朋友

?硬質(zhì)氧化全稱硬質(zhì)陽極氧化處理。鋁合金的硬質(zhì)陽極氧化處理主要目的是，提高鋁及鋁合金的各種性能，包括耐蝕性、耐磨性、耐候性、絕緣性及吸附性等。它既適用于變形鋁合金，也可能用于壓鑄造鋁合金零部件。

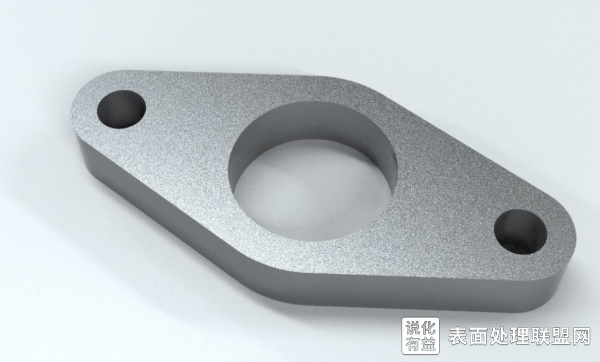

一、鋁合金硬質(zhì)氧化的優(yōu)勢：

1、鋁合金硬質(zhì)氧化后表面硬度最高可達(dá)HV500左右。
2、氧化膜厚度25-250um。
3、附著力強(qiáng)，根據(jù)硬質(zhì)氧化所生成的氧化特點(diǎn)：所生成的氧化膜有50%滲透在鋁合金內(nèi)部，50%附著在鋁合金表面（雙向生長）。
4、絕緣性好：擊穿電壓可達(dá)2000V（完善的封孔）。
5、耐磨性能好：對于含銅量未超過2%的鋁合金其最大的磨耗指數(shù)為1000轉(zhuǎn)。其他所有的合金磨耗指數(shù)不應(yīng)超過1000轉(zhuǎn)。
6、無毒：氧化膜和用來生產(chǎn)陽極氧化膜的電化學(xué)工藝應(yīng)對人體無害。
因此很多行業(yè)為了減輕產(chǎn)品的重量、機(jī)械加工的方便、環(huán)保低毒等要求，目前有的部分產(chǎn)品中的部份零部件由鋁合金硬質(zhì)氧化來代替不銹鋼、電鍍硬鉻等工藝。
二、硬質(zhì)陽極氧化和普通陽極氧化的區(qū)別：
硬質(zhì)氧化的氧化膜有50%滲透在鋁合金內(nèi)部，50%附著在鋁合金表面，因此硬質(zhì)氧化后產(chǎn)品外部尺寸變大，內(nèi)孔變小。
（一）操作條件方面的差異：
1、溫度不同：普通氧化18-22℃左右，有添加劑的可以到30℃，溫度過高易出現(xiàn)粉末或裂紋；硬質(zhì)氧化一般在5℃以下，相對來說溫度越低硬質(zhì)越高。
2、濃度差異：普通氧化一般20%左右；硬質(zhì)氧化一般在15%或更低。
3、電流/電壓差異：普通氧化電流密度一般：dm2；而硬質(zhì)氧化：dm2；普通氧化電壓≤18V，硬質(zhì)氧化有時(shí)高達(dá)120V。
（二）膜層性能方面的差異：
1、膜層厚度：普通氧化膜層厚度相對較??；硬質(zhì)氧化一般膜層厚度>15μm，過低達(dá)不到硬度≥300HV的要求。
2、表面狀態(tài)：普通氧化表面較光滑，而硬質(zhì)氧化表面較粗糙（微觀，和基體表面粗糙度有關(guān)）。
3、孔隙率不同：普通氧化孔隙率高；而硬質(zhì)氧化孔隙率低。
4、普通氧化基本是透明膜；硬質(zhì)氧化由于膜厚，為不透明膜。
5、適用場合不同：普通氧化適用于裝飾為主；而硬質(zhì)氧化以功能為主，一般用于耐磨、耐電的場合。

聲明：說化有益·表面處理聯(lián)盟網(wǎng)專業(yè)視角欄目旨在免費(fèi)為同行提供知識共享和儲存，所有文章均由業(yè)內(nèi)專業(yè)人士發(fā)布(包括轉(zhuǎn)帖)，文末都會標(biāo)注作者，版權(quán)歸作者所有。文章僅代表作者本人的觀點(diǎn)，本站不保證文章等內(nèi)容的有效性。

知識互通，攜手共進(jìn)，我們歡迎各方(自)媒體，機(jī)構(gòu)轉(zhuǎn)載，引用我們原創(chuàng)內(nèi)容，但需嚴(yán)格注明來源。同時(shí)，我們也倡導(dǎo)尊重與保護(hù)知識產(chǎn)權(quán)，如發(fā)現(xiàn)文章內(nèi)容涉及侵權(quán)，請通過在線咨詢進(jìn)行投訴，我們會在第一時(shí)間核實(shí)處理。

周家日常3h,永久在线观看免费视频,csgo暴躁少女的成就免费,国产又粗又黄又爽又硬的蘑菇

你知道硬質(zhì)陽極氧化與普通陽極氧化的區(qū)別嗎
