除蠟水主要做什么的，它主要是為了對拉伸油、拋光蠟的乳化清除作用，在金屬拋光后的清洗中比較常見。

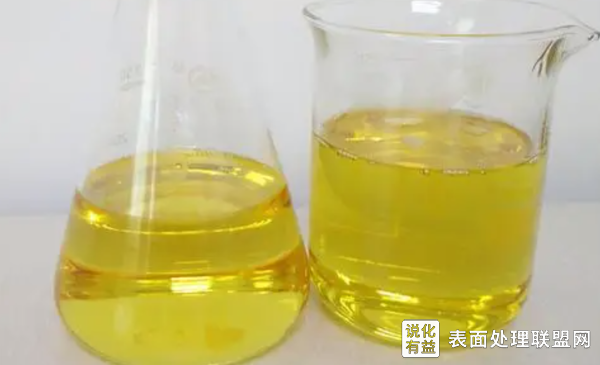

除蠟水的主要成分含量百分比是多少，繼續往下看
椰子油二乙醇酰胺磷酸鹽? ? ? 18—25%
椰子油二乙醇酰胺? ? ? ? ? ? ? ? ?5—12%
脂肪醇聚氧乙烯醚? ? ? ? ? ? ? ? 3-5%
壬基酚聚氧乙烯醚? ? ? ? ? ? ? ? ? 3-5%
壬基酚聚氧乙烯醚磷酸酯? ? ? ? ?1—5%
水56—63組成。
這個配方它具有用量少、效果佳、中性、無鹽，適用于一切金屬制品的拋光除蠟，對工件腐蝕比較溫和。
除蠟水的適用方法
1、使用除蠟水時應根據工件的材質、結構、蠟的品種、油污量、設備等，在專業人員指導下設定最佳的工藝流程來使用。使用方法有熱浸泡、超聲波清洗等。
2、配制溶液時，應將水加入干凈不銹鋼槽中，一般槽液溫度加熱至35-40℃左右，邊攪拌邊緩緩加入所需比例的除蠟水，要充分攪拌均勻，升至所需溫度即可使用。
3、為得到最佳清洗效果，根據清洗對象和臟污程度，將除蠟水原液與水配制成濃度為5%～8%的溶液。加溫至65℃，結合超聲波設備清洗3～10分鐘后，用純水漂洗干凈后再烘干。
4、為保持最佳除蠟效果，清洗工件不得相互重疊，沒班應定期補充1～3%的除臘水
5、用同一個槽對多種不同材質的金屬除蠟，需注意除蠟順序，先處理活潑金屬，再處理不活潑金屬（如：除銅和鋅合金表面的蠟層，要先進行鋅合金的除蠟，接著再做銅及其合金。不推薦進行大量銅或其合金后接著做鋅合金，否則會在其表面形成一層結合不良的置換銅）；除蠟水清洗鋅合金類活潑工件，注意清洗時間不宜過長、清洗溫度不宜過高，否則對工件會產生輕蝕現象。
6、溶液維護：當除蠟效果明顯下降，可憑經驗補充除蠟水而維持，當油臘、油污量太多時則需要更換清洗液，視清洗工件的情況而定，一般更換周期為2～10天不等。
聲明：說化有益·表面處理聯盟網專業視角欄目旨在免費為同行提供知識共享和儲存，所有文章均由業內專業人士發布(包括轉帖)，文末都會標注作者，版權歸作者所有。文章僅代表作者本人的觀點，本站不保證文章等內容的有效性。
知識互通，攜手共進，我們歡迎各方(自)媒體，機構轉載，引用我們原創內容，但需嚴格注明來源。同時，我們也倡導尊重與保護知識產權，如發現文章內容涉及侵權，請通過在線咨詢進行投訴，我們會在第一時間核實處理。
您暫未開通PLUS會員，請選擇您的會員套餐
